Eğer 3 boyutlu bir CAD sistemi ile ürün dizaynı üzerinde çalışma yapıyorsanız, yüzey modelleme ve katı modelleme yöntemlerini tek bir CAD sisteminde birleştiren ve genellikle ürün prototip tasarımına veya yapısal tasarıma uygulanan hibrit modelleme teknolojisini bilmelisiniz. Oysaki bu basit bir kombinasyondan fazlasıdır. Peki, Nedir “Hibrit”? Hiç bu konseptin derinlerine indiniz mi? Acaba mevcut hibrit modelleme çözümleri yeteri kadar hibrit mi? Bu soruları cevaplamak için, bugün sizinle bu teknolojiyi ele alacağız.













Şekil 1 : Ürün tasarımına katı – yüzey hibrit uygulaması



Katı Modelleme ve Yüzey Modelleme
Hibrit modellemenin tamamen ve açıkça anlaşılmasına yardımcı olması için, ilk olarak size, hibrit modellemeyi oluşturan iki ana geometrik modelleme yöntemi olan katı modelleme ve yüzey modellemeyi tanıtacağız.

• Katı modelleme unsurun tepe noktası, kenar, yüzey, hacim vb. dahil olmak üzere unsurun geometrik ve topolojik bilgilerini tamamen anlayabilmemiz için, bir unsuru yüzey sınırını ve topolojik yönünü tam olarak açıklayarak ortaya koyan fiziksel doğruluğunu vurgular. Katı maddeleri parametriktir, düzenleme, mühendislik analizi ve üretim için kesin geometrik veriler sunar.

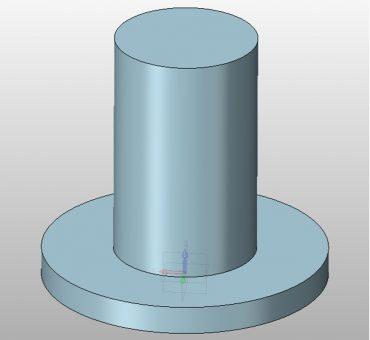

Şekil 2 : Katı modelleme yöntemiyle oluşturulan bir model



• Tam tersine, yüzey modelleme bir unsurun dış bölgesini, kalınlığı olmayan, örtüşmelere ve açıklıklara izin veren yüzeylerle tanımlar. Bu yöntemle, 3B eğrilerle sonsuz küçük yüzeyleri uzatarak bir nesnenin dış şekillerini oluşturabilirsiniz. Yüzey modelleme genellikle karmaşık veya aerodinamik ürünler oluşturmak için uygulanır.

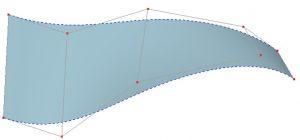

Şekil 3 : Yüzey modelleme yöntemiyle oluşturulan bir yüzey

• Özetle, katı modelleme, şekilleri kesin olarak tanımlar. Ama bu biraz zaman alır. Yüzey modelleme ürünleri kısa sürede sunmaya yardım eden, serbestçe şekiller oluşturur. Ancak, sonuçları mühendislik için gerekli veri kümesinden yoksundur. Çoğu Hibrit Modelleme Yöntemleri Yeteri Kadar Hibrit Değildir.
  Katı modelleme ve yüzey modelleme arasındaki seçenekler, 3D CAD yazılımının başlangıcından bu yana tasarımcıların başına bela oldu. Artık, çoğu ana 3D CAD çözümleri, mühendislerin bu iki yöntemi aynı anda kullanmaları için hibrit modellemeyi mümkün kıldı. Bu çözümler yazılımınızı kullandığınızda zaman kazanmanız için katı ve yüzey modellemeyi tek bir CAD ortamına yerleştiriyorlar.Fakat bu çözümler iki yöntemi tek bir CAD sistemine yerleştirecek kadar hibritler midir? Yüzeyleri katı hale döndürmeden önce örme veya kalınlık ekleme ihtiyacı duyduğunuzda, muhtemelen karşılaştığınız en yaygın durum olan bu soruyu düşünün. Ya da kalıp ayırma ve bölme yapmadan önce modellerinizi tamir etmek için gömüldüğünüz o günleri hatırlayın. Eğer bir hibrit modelleme teknolojisi katı ve yüzey arasında Boolean işlemleri yapmayı destekleyemiyorsa, kullanıcıların ürün tasarımı konusundaki ihtiyaçlarını gerçekten tatmin edemez.

  Şimdiye kadar okuduğunuzda, bu iki modelleme yönteminin gerçekten entegre olabileceğini ve daha esnek hibrit modelleme elde edebileceğini merak edebilirsiniz. ZW3D’de bu bir hayal değil.

  ZW3D Daha Esnek Bir Modelleme Sunar
  Yıllar geçtikçe, ZW3D ekibi, her iki modelleme teknolojisinin güçlü yanlarından tam olarak yararlanmak için yüzey ve katı modellemeyi derinlemesine entegre etmek üzerine çalışmaktadır. Overdrive TM çekirdeği ile, katı ve yüzeylerle aynı anda gerçekten esnek bir şekilde tasarlamanızı sağlayan Katı Yüzey Hibrit Modelleme teknolojisi geliştirilmiştir. Peki ZW3D’deki hibrit modellemenin benzersiz faydaları nelerdir? Hadi inceleyelim!

• Hem katı hem de yüzey ile Boolean İşlemleri yapmak, aynı anda yüzeyi katı ile kesebileceğiniz, katıyı da yüzey ile kesebileceğiniz anlamına gelir. Çoğu 3B CAD yazılımları için tasarımcılar katıları yüzeylerle kesemez. Bu aynı zamanda yüzeyleri katı ile kesmede mümkün mü peki? ZW3D’de Katı Yüzey Hibrit Modelleme kullanılarak bu mümkün olabilir. Boolean komutunu özgürce kullanabilir, istediğiniz sonuçları elde etmek için şekilleri veya katıları yüzeyin içine ekleyebilir, çıkartabilir, hareket ettirebilir veya kesebilirsiniz.

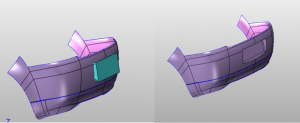

Şekil 4 : Yüzeyi katı ile kesme işlemi

• Komutların çoğu hem katılara hem de yüzeylere uygulanabilir. Normalde, katı modelleme ve yüzey modelleme komutları birbirinden ayrılmıştır; bu da tüm komutları öğrenmeniz ve aralarındaki farkları ayırt etmeniz ve 3B modellemeyi öğrenme eğrinizi uzun hale getirmeniz gerektiği anlamına gelir. Katı Yüzey Hibrit Modelleme ile bu artık bir yük değildir. Bu, katı modelleme ve yüzey modelleme arasındaki engeli ortadan kaldırarak hem katılar hem de yüzeyler için aynı komut setini kullanmanızı sağlar. Daha kullanışlı, değil mi?

Şekil 5 : Hem katı hem de yüzey için birçok komut uygulanabilir

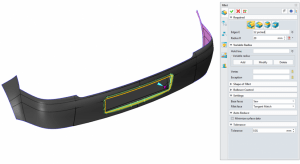

Şekil 6 : Bir yüzeye radyus komutu uygulama

• İleri Derecede Esnek Hibrit Modelleme ile Ürün Tasarlamanın Tam Zamanı
  Eğer çok rijit katı modeler can sıkıcı olursa ya da çok meşakkatli yüzey modellemelerinde ya da CAD alanında yeteri kadar hibrit olmayan iyileştirme datalarında uğraşmak için hayal kırıklığına uğrarsanız ZW3D’deki Katı Yüzey Hibrit Modellemenin faydalarını görebileceğinize inanıyoruz.  Evet, daha esnek, daha güçlü,daha verimli.  Süslü kelimeler bugünün pazarında ikna edici olmayabilir. Ancak gerçek katı yüzey hibrit modelleme, kullandıktan sonra işinizde büyük bir değişiklik yapabilir. Hala şüpheniz varsa, neden bir göz atmıyorsunuz? Görmek inanmaktır.ZW3D’yi indirin (Linkli)>> http://dl.zwsoft.com/zw3d/Products/zw3d/ZW3D2020/ZW3D2020Trk_x64.exe
