CNC işleme, kalıp endüstrisinde plastik kalıp boşlukları, maçalar ve itici gibi nesnelerin üretimi içindir. En yeni ZW3D 2022 , işleme verimliliğini ve deneyimini geliştirmek için daha kolay CAM özellikleri içerir. Bu makale plastik kalıp çekirdeğinin işlenmesi ile size bu özellikleri göstermektedir
Bu kalıp çekirdeğinin işlenmesi esas olarak kaba işleme, yarı ince talaş işleme ve finiş gibi işlemleri içerir. İşlemler, Ofset 2D Kaba İşleme ve Kalan Kaba İşleme; Yarı finiş ve finiş için Kontur Kesim, Düz Bitiş, Lace İşlemi ve Ofset 3D İşlemleri kullanılır. Beklemeksizin ZW3D 2022’yi indirin ve pratik yapmak için aşağıdaki adımları izleyin!
Kaba İşleme
Kaba işleme, gereksiz malzemeleri olabildiğince hızlı bir şekilde kaldırmayı amaçlayan Ofset 2D Kaba İşleme ve Kalan Kaba İşleme’yi içerir.
Ofset 2D Kaba İşleme
İlk kaba işlemede gerçekleşen bir işlemdir. Aşağıdaki adımlar bir örnektir.

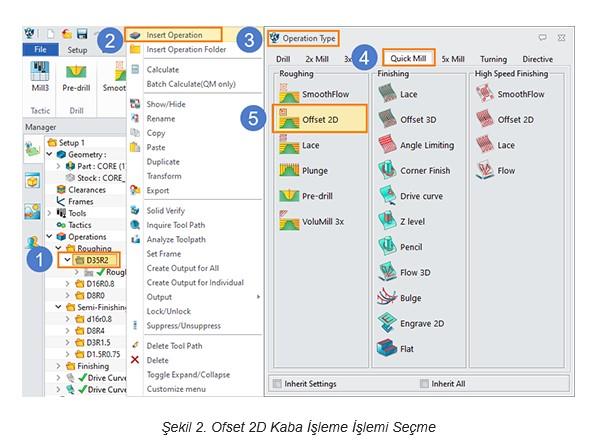

Adım 1: Ekleme İşlemi
ZW3D’de işleme süreçleri dosyalar tarafından yönetilebilir. Malzemenin boyutu 250*230*98’dir, bu yüzden kaba işleme takımı olarak [D35R2]’yi seçtik.
D35R2 adlı klasöre sağ tıklayın, İşlemi Ekle (Insert Operation) öğesini seçin. Ardından, İşlem Tipi (Operation Type) iletişim kutusunda, Hızlı Freze (Quick Mill) sekmesi altında Ofset 2D’yi seçin.

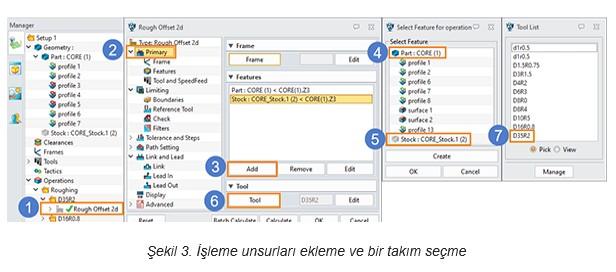

- Adım: Unsurları Ekleyin ve Bir Takım Seçin
Ofset 2D Kaba İşleme (Rough Offset 2D) işlemine çift tıklayın. Birincil menüde Parça ve Stok’u unsurlar olarak ekleyin ve [D35R2] takımını seçin.

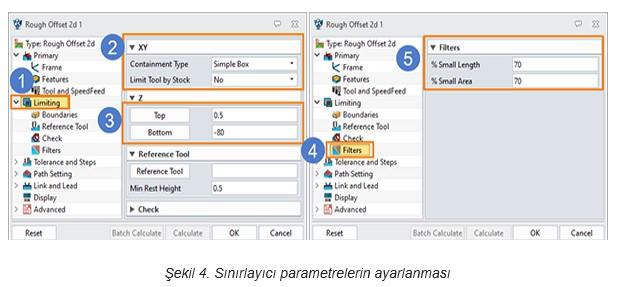

Adım 3: Sınırlama Parametrelerini Ayarlayın
Engelleme Tipi ‘ni ayarlayın, Z ekseni yönünde işleme aralığı Sınırlandırma (Limiting) menüsü, Filtreler (Filters) menüsü içinde takım filtrelerini düzenleyin.

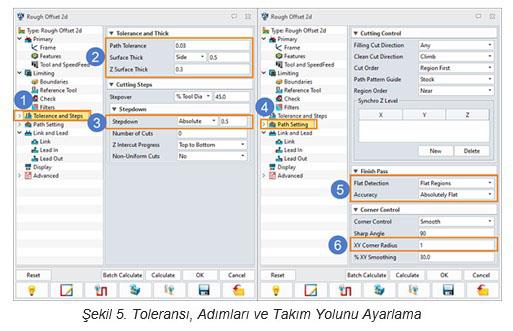

Adım 4: Toleransı, Adımları ve Takım Yolunu Ayarlayın
İlk olarak Tolerans ve Adımlar (Tolerance and Steps) menüsünde Tolerans ve Kalınlık (Tolerance and Thick) ve İlerleme Adımı (Stepdown) parametrelerini ayarlayın. Ardından, Yol Ayarı (Path Setting) menüsünde Düz Algılama, Doğruluk ve XY Köşe Yarıçapı (Flat Detection, Accuracy, XY Corner Radius) parametrelerini ayarlayın.
ZW3D 2022’deki (Şekil 5’in 5. adımında gösterildiği gibi) yeni “Düz Algılama” işlevinin, çok katmanlı düzlemleri işlerken inceleme için her bir düzlemi tek tek seçme zahmetinden kurtardığını belirtmekte fayda var ki bu oldukça kullanışlıdır.

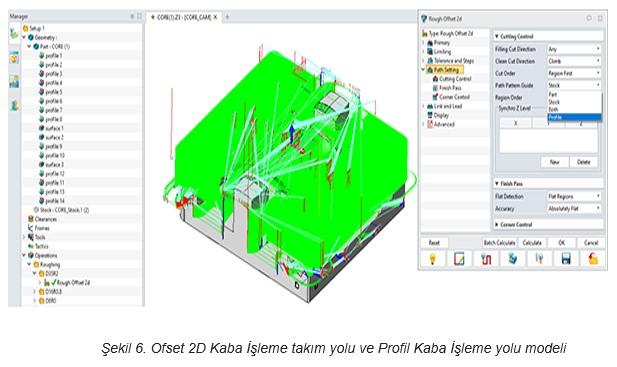

Hesaplama tamamlandıktan sonra Ofset 2D Kaba İşleme takımyolları oluşturulacaktır. ZW3D 2022’de, çoklu paralel hesaplama teknolojisi, Ofset 2D Kaba İşleme’nin takım yolu hesaplamasını önemli ölçüde hızlandırır. Ayrıca, Profil Kaba İşleme yol modeli Yol Ayarında mevcuttur.

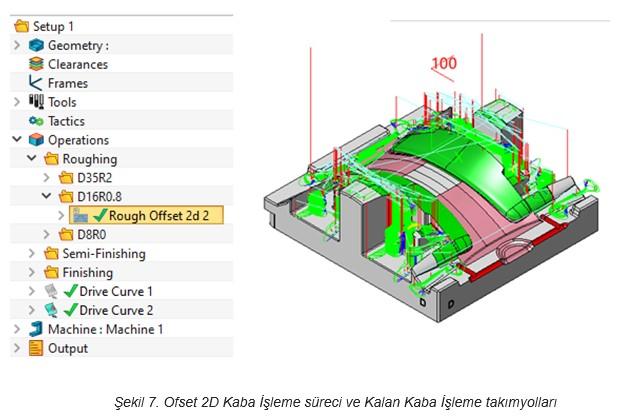

Kalan Kaba
Kalan Kaba (Rest Roughing), sonraki bitirme işlemi için gereksiz stoğu daha hassas bir şekilde ortadan kaldırmayı amaçlar. Tıpkı ilk Kaba İşleme gibi, takımı parçanın şekline ve önceki takımın boyutuna göre seçebilirsiniz. Yarıçapı öncekininkine yakın olan bir takım önerilir (Bu durumda, D16R0.8 takımı seçilir).
ZW3D’de Kalan Kaba İşleme, kaba işlemede Ofset 2D Kaba İşleme işlemini referans almak için tipik olarak [Referans İşlemi] kullanır. İlgili takım değiştirildikten sonra, Tolerans ve Adımlar bölümündeki Stepover ve Stepdown parametrelerini değiştirin. Genel olarak, takım yarıçapına ve mühendisin kişisel deneyimine dayalı olarak belirli parametreler ayarlanır.
Yarı Finiş ve Finiş
Yarı finiş, yüzeylerini eşit kalınlıkta yapmak için birkaç ikincil yüzeyi yumuşatarak bir iş parçasını finiş için hazırlama işlemidir. Bu, son işlem sırasında takım aşınmasını azaltacak ve böylece iş parçasının doğruluğunu ve düzgünlüğünü iyileştirecektir.
Rest işlemine gelince, dört işlem içerir: Kontur Kesim, Düz Bitirme, Lace İşlemi ve Ofset 3D Kesim.
Kontur Kesme
Kontur Kesme, yüksek hızlı işleme için en çok kullanılan yöntemdir ve genellikle kenarları işlemek için yapılır. Yüksek hızlı işleme, yüksek üretim verimliliği, yüksek işleme kalitesi ve düşük enerji tüketimi ile takdir toplar. Aşağıdaki adımlar bir örnektir.

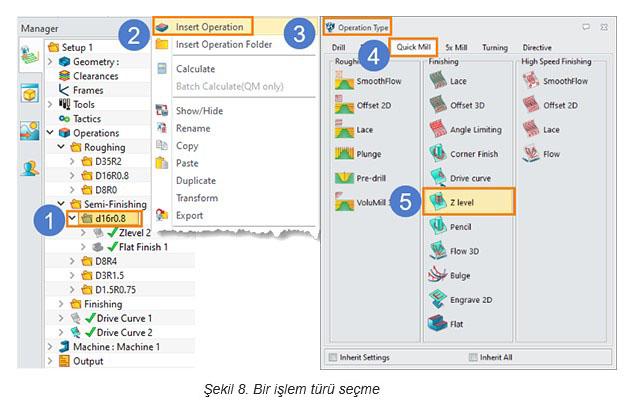

Adım 1: Ekleme İşlemi
Yarı Finiş kullanılan ilk takım kalıbın şekline göre D16R0.8 takımıdır. D16R0.8 adlı klasöre sağ tıklayın ve İşlemi Ekle öğesini seçin. İşlem Tipi iletişim kutusundaki Hızlı Freze sekmesi altında Z seviyesini seçin.

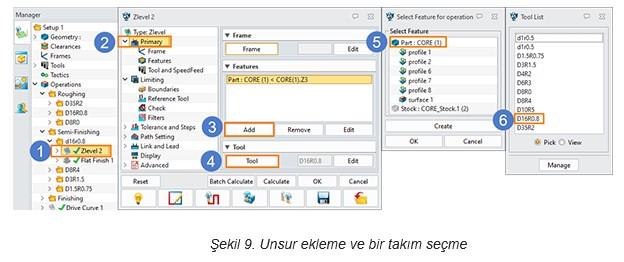

- Adım: Unsur Ekleyin ve Bir Takım Seçin
Z seviyesine çift tıklayın, Birincil menüde Parçayı bir unsur olarak ekleyin ve D16R0.8 takımını seçin.

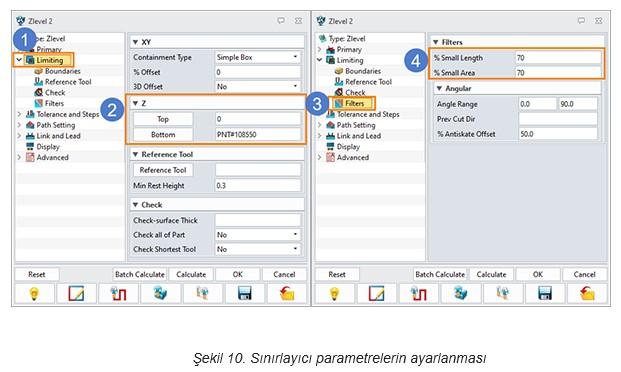

Adım 3: Sınırlama Parametrelerini Ayarlayın
Sınırlama menüsünde Z ekseninin işleme aralığını ve Filtreler’de takım yollarının filtreleme aralığını ayarlayın.

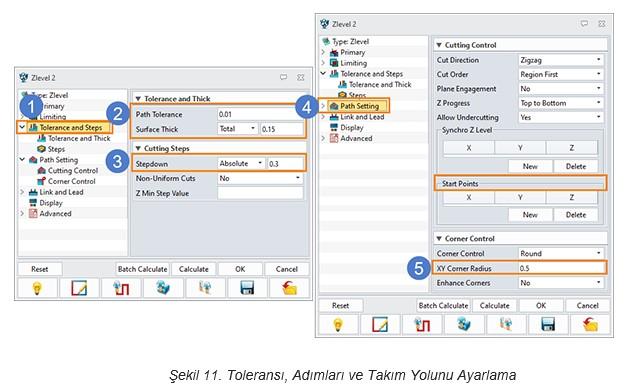

Adım 4: Toleransı, Adımları ve Takım Yolunu Ayarlayın
Tolerans ve Adımlar menüsünde ilgili Tolerans ve Kalınlık ve Azaltma parametrelerini ayarlayın. Yol Ayarı menüsünde ilgili XY Köşe Yarıçapını ayarlayabilir ve Kesme Başlangıç Noktalarını özelleştirebilirsiniz.

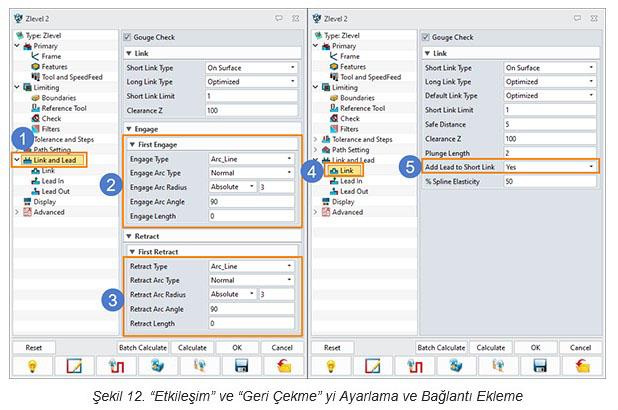

Adım 5: Etkileşim ve Geri Çekmeyi (Engage and Retract) Ayarlayın ve Bir Bağlantı Ekleyin
Link ve Lead ve Link menülerinde, Etkileşim ve Geri Çekme parametrelerini ayarlayın ve Add Lead to Short Link’i seçin.

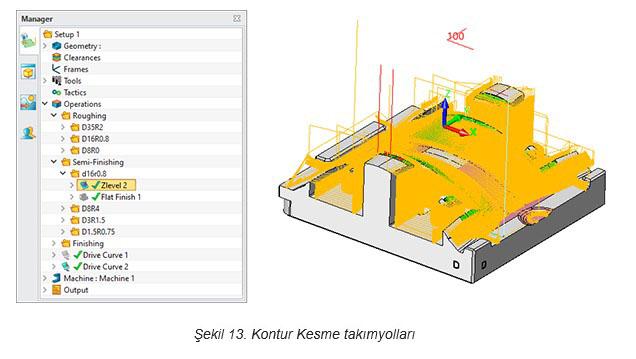

Kontur Kesme takımyolları hesaplamadan sonra oluşturulur.
Düz Finiş
Düz parça yüzeyini işlemek için kullanılan Düz Finiş, pürüzsüz yüzeyin programlanmasını daha verimli ve daha güvenilir hale getirebilir.
Adım 1: Ekleme İşlemi

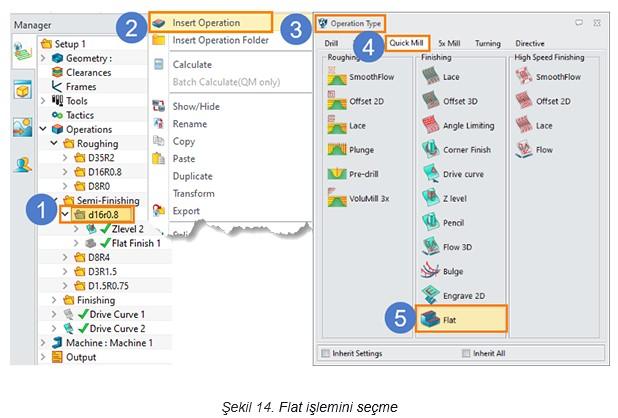

D16R0.8 takımı burada da kullanılır. D16R0.8 adlı klasöre sağ tıklayın, İşlem Ekle’yi seçin ve İşlem Tipi iletişim kutusunda Hızlı Freze sekmesi altında Düz’ü seçin.

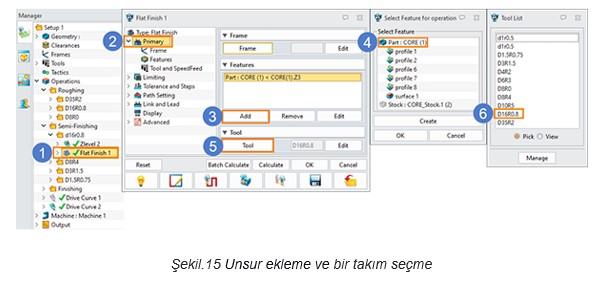

- Adım: Unsur Ekleyin ve Bir Takım Seçin
Düz Finiş öğesine çift tıklayın, Birincil menüde unsur olarak Parçayı ekleyin ve D16R0.8 takımını seçin.

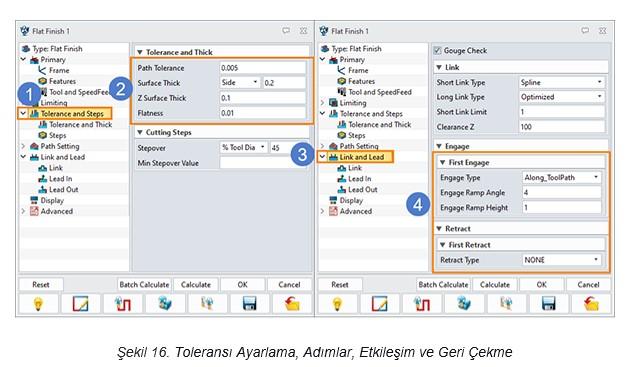

- Adım: Toleransı, Adımları ve Bağlantıyı ve Yönü Ayarlayın
Tolerans ve Adımlar menüsünde ilgili Tolerans ve Kalınlık parametrelerini ve Bağlantı ve Yönlendirme menüsündeki Etkileşim ve Geri Çekme yöntemlerini ayarlayın.
Düz Finiş İşlem takımyolları hesaplamadan sonra oluşturulur.
Lace İşlemi
Lace İşlemi, yüzey işlemenin doğruluğunu ve verimliliğini artırmak için çoğunlukla düz alanların işlenmesinde kullanılır.
Adım 1: Ekleme İşlemi

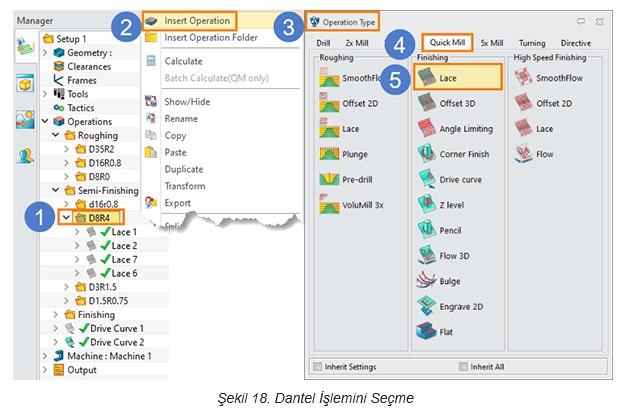

Şimdiye kadar tüm yüzeyler D16R0.8 takımıyla işlendi. İşlenecek yalnızca nispeten küçük bir R açısı (R0.5) kaldığı için D8R4 aracı kullanılmalıdır. D8R4 adlı klasöre sağ tıklayın, İşlem Ekle’yi seçin ve İşlem Tipi iletişim kutusunda Hızlı Freze sekmesi altında Lace’i seçin.

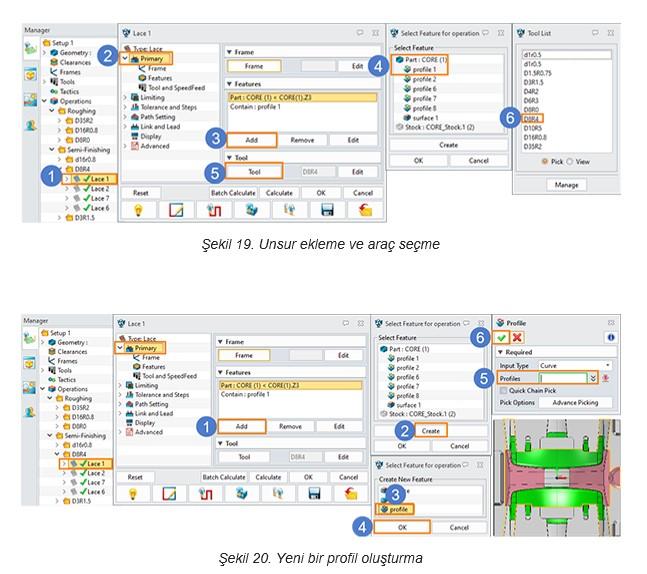

- Adım: Unsur Ekleyin ve Bir Takım Seçin
Lace işlemine çift tıklayın, Ana menüde parçaları ve yeni bir profili unsur olarak ekleyin ve D8R4 takımını seçin.

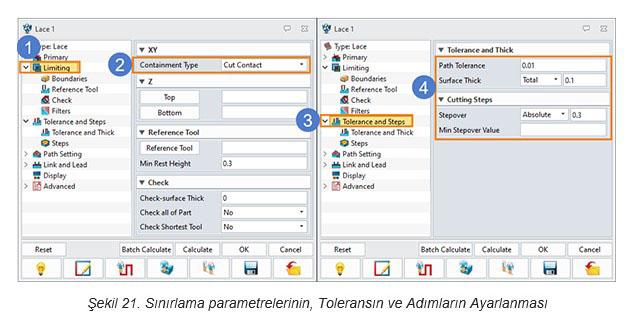

Adım 3: Sınırlayıcı Parametreleri, Toleransı ve Adımları Ayarlayın
Sınırlama menüsünde Kapsama Türünü, ardından Tolerans ve Adımlar menüsünde ilgili Tolerans ve Kalın ve Kesme Adımları parametrelerini ayarlayın.

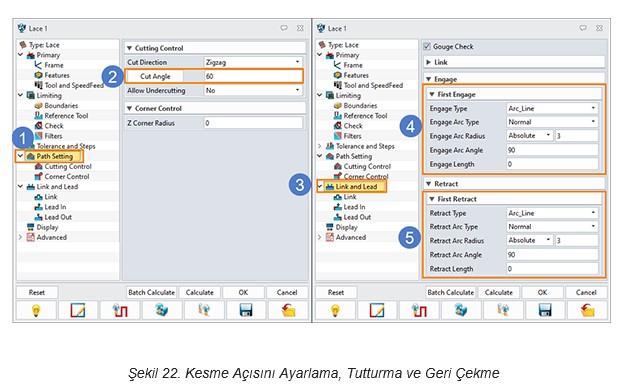

Adım 4: Kesme Açısını Ayarlayın, Bağlayın ve Geri Çekin
Yol Ayarı menüsünde Kesim Açısı’nı, ardından Bağlantı ve Yönlendirme menüsünde Etkileşim ve Geri Çekme (Engage ve Retract) modlarını ayarlayın.

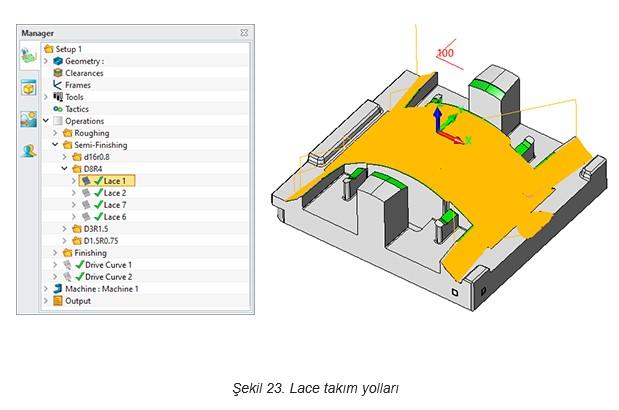

Lace (dantel) takım yolları hesaplamadan sonra oluşturulacaktır.
ZW3D 2022’de, işleme alanlarının sırasını daha makul ve kesme yönünü tutarlı hale getirmek için Lace operasyon dizisinin optimize edilmiş olması, böylece oluşturulan takım yollarının daha yüksek kalite ve güvenlikte olması dikkat çekicidir.
Ofset 3D Kesim
Ofset 3D Kesim, gerekli parça kalitesini ve şeklini elde etmek için belirli yüzeylerin köşelerini bitirmek ve temizlemek için kullanılır.
Adım 1: Ekleme İşlemi

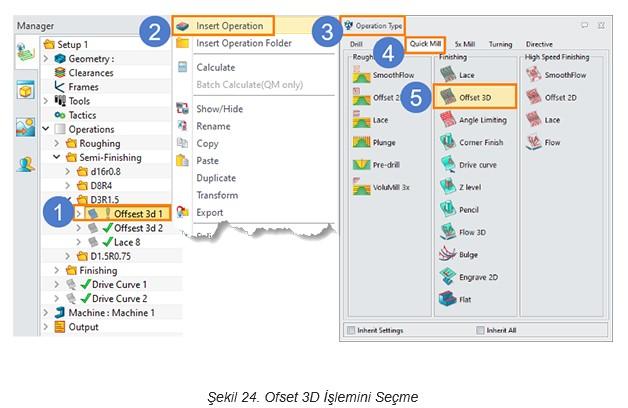

D8R4 aracını daha önce kullandığımız için, net köşe aracı olarak D3R1.5’i seçin. D3R1.5 adlı klasör altında Ofset 3D Kesme işlemine sağ tıklayın, İşlemi Ekle’yi seçin ve İşlem Tipi iletişim kutusunda Hızlı Freze sekmesi altında Ofset 3D’yi seçin.

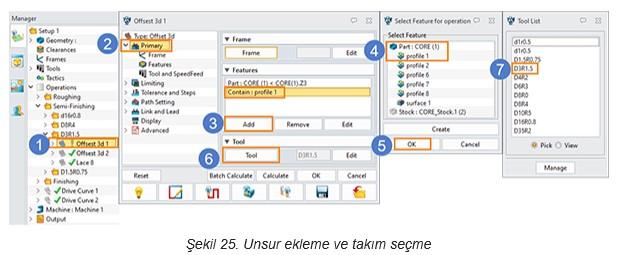

- Adım: Unsur Ekleyin ve Bir Takım Seçin
Ofset 3D Kesme işlemine çift tıklayın, parçayı ve profili Birincil menüde unsurlar olarak ekleyin ve D3R1.5 takımını seçin.

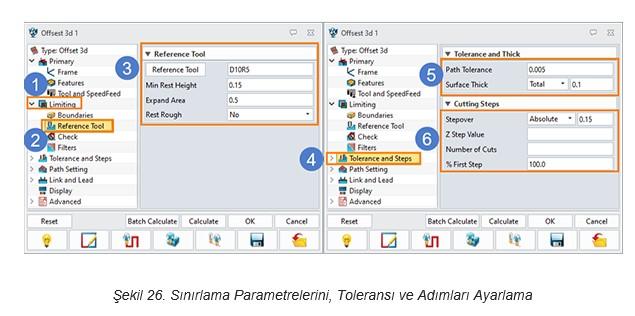

Adım 3: Sınırlayıcı Parametreleri, Toleransı ve Adımları Ayarlayın
Set Referans Aracı altında parametreleri sınırlandırılması, sonra gelen Tolerans ve Kalın ve Adımlar Kesme parametreleri Tolerans ve Adımlar menü.

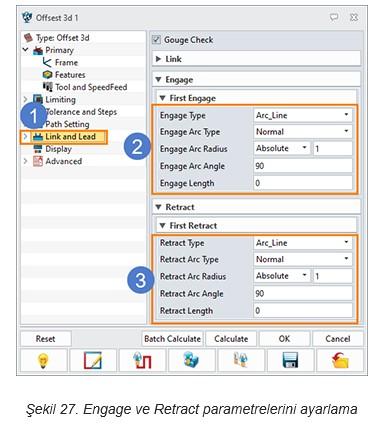

Adım 4: Link and Lead’de Engage ve Retract Parametrelerini Ayarlayın

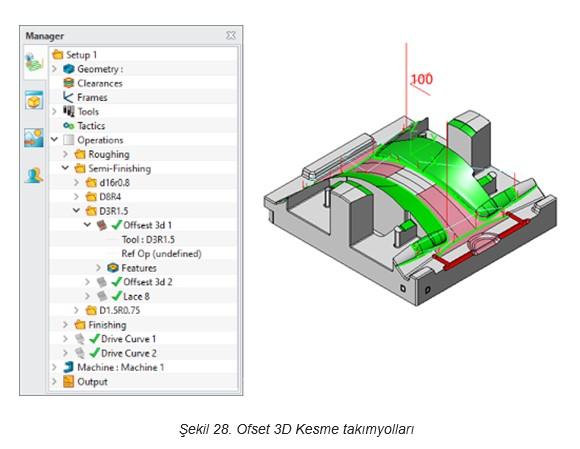

Ofset 3D Kesme takımyolları hesaplamadan sonra oluşturulur.
NC Kodları Oluştur
Belirtilen tüm takım yollarını oluşturduktan sonra, işlemeyi başlatmak için bunları NC kodları olarak çıktı alın.

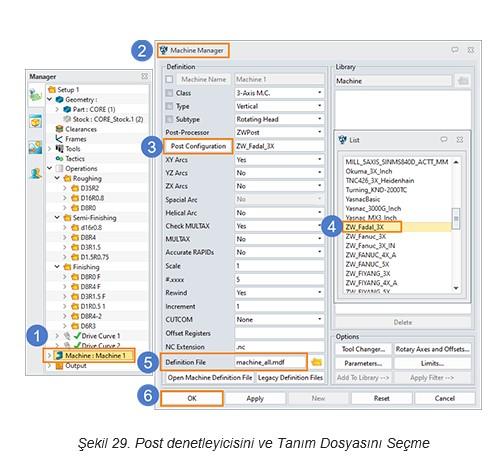

Adım 1: Makineyi Seçin
Machine’e çift tıklayın, Machine Manager’da Post Configuration’a tıklayın, listeden ilgili post configuration controller’ı seçin ve tanım dosyası olarak [machine_all.mdf]’yi seçin.
ZW3D 2022’de Siemens ® ve Heidenhain ® CNC sistemlerinin NC kodları da desteklenir.

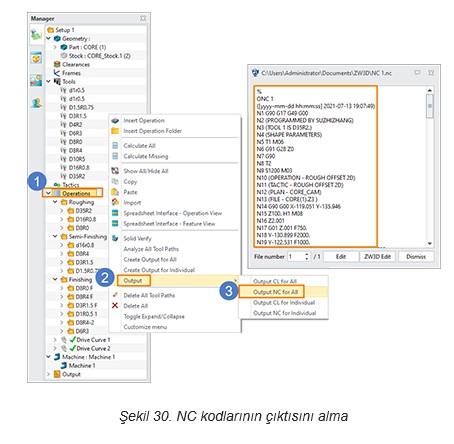

Adım 2: NC Kodlarının Çıktısını Alın
Tüm işlemler için tüm NC kodlarını veya her takım için bir NC kodunu çıktı alabilirsiniz.
Bundan sonra, takım tezgahı plastik kalıp maçasını NC kodlarına göre işleyecektir.
Özet
ZW3D 2022’nin CAM modülü, yeni Profil Kaba İşleme yolu modeli, Düz Algılama, Takımyolu Üretimi için Kullanıcı Tanımlı Ön Delme noktaları, Siemens ® ve Heidenhain ® CNC sistemleri, C makinesinde 5 eksenli Kafa A gibi işlevlerle geliştirilmiştir. Programlama ve işleme konusundaki verimliliğinizi ve deneyiminizi bir sonraki seviyeye taşıyabilirler.
